鋼結構節點大全(值得收藏)

鋼結構銜接方式有三種，分別為：焊接、鉚接、栓接.

目前的運用方式為：

焊接應用最為普遍；

高強度螺栓銜接近年來展開很快，運用越來越多；

鉚釘銜接已基本被焊接和高強螺栓銜接所取代，很少采用。

各自特性如下：

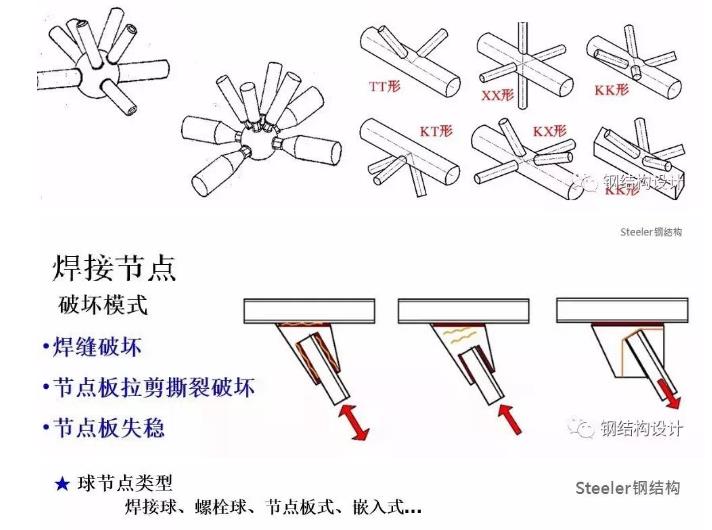

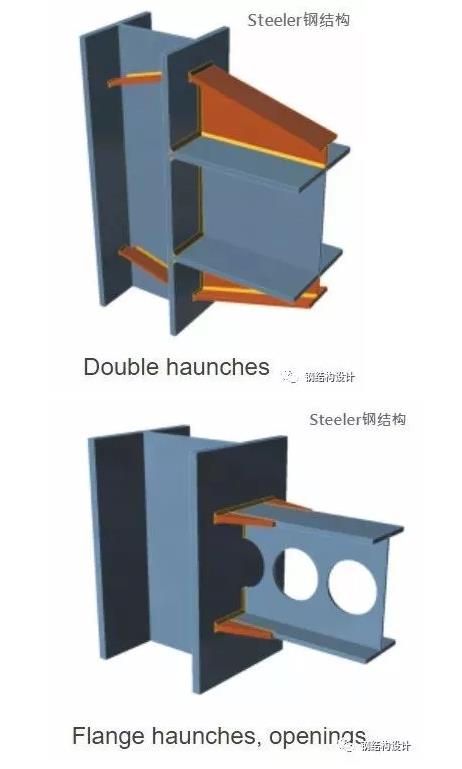

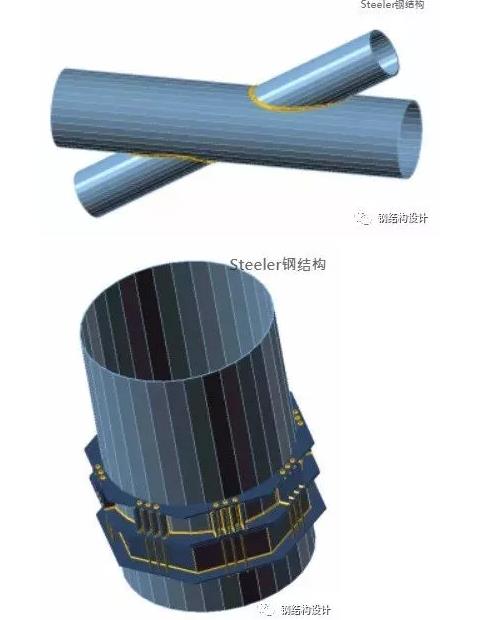

1、焊接銜接

焊接是經過電弧產生的熱量，使焊條和焊件局部凝結.經冷卻凝結成焊縫，從而便焊件銜接成一體。其優點是:任何方式的構件普通都可直接相連，不削弱構件截面.用料經濟、構造簡單，制造加工便當，銜接的剛度大、密封性能好，可完成自動化作業，消費效率高。其缺陷是;焊縫左近鋼材因焊接高溫作用構成熱影響區，招致局部材質變脆.焊接過程中例材遭到不均勻的高溫和冷卻，使結構產生焊接剩余應力和剩余變形，對結構的承載力、剛度和運用性能有一定影響。此外，焊接鋼結構由于剛度大，局部裂痕一經發作很容易擴展到整體，特別是在低溫下易發作脆斷。并且，焊接的塑性和韌性較差，施炸時可能產生缺陷，便疲倦強度降低。

2、柳釘銜接

鉚釘銜接是將一端帶有預制釘頭的鉚釘，插人被銜接構件的釘孔中，應用鉚釘槍或壓鉚機，將另一端壓成封鎖釘頭.從而使銜接件被鉚釘卡緊構成堅固的銜接。鉚釘銜接的特性是傳力可靠，塑性和韌性較好，質量易于檢查和保證，可用于承受動載的重型結構，但其構造復雜，費鋼費工，勞動條件差，本錢高，目前已很少采用。

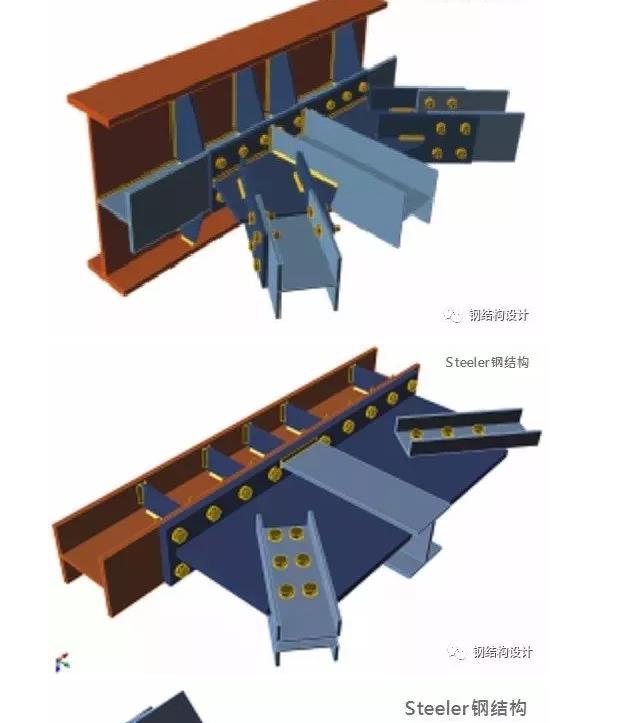

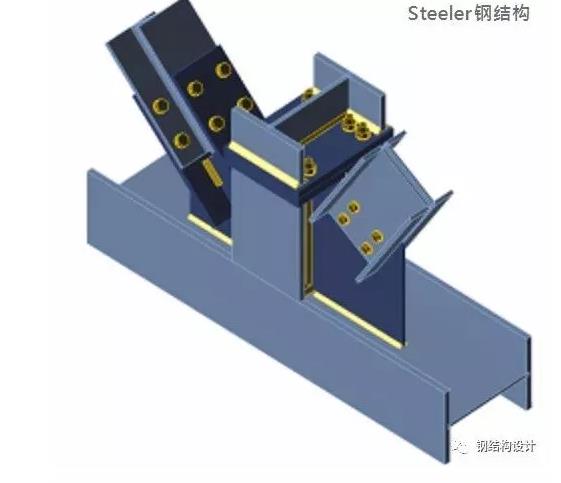

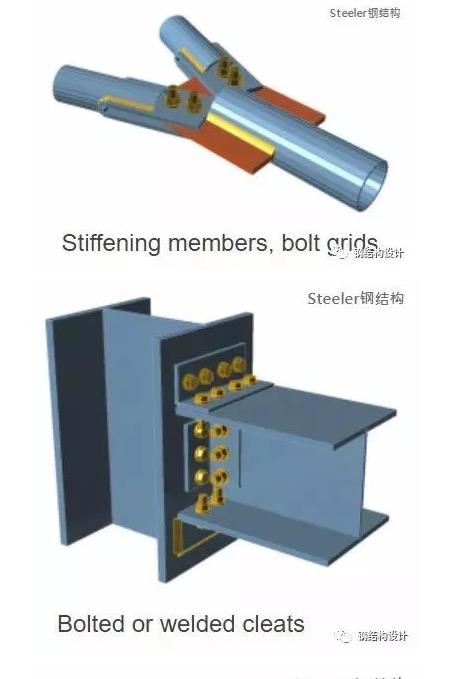

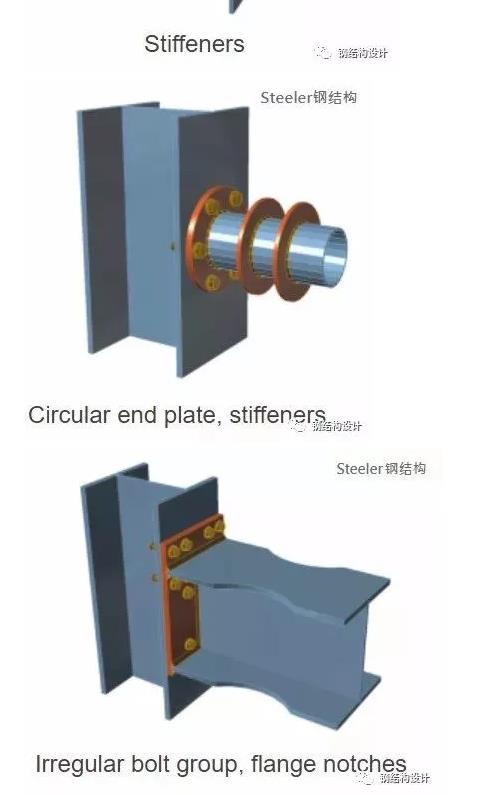

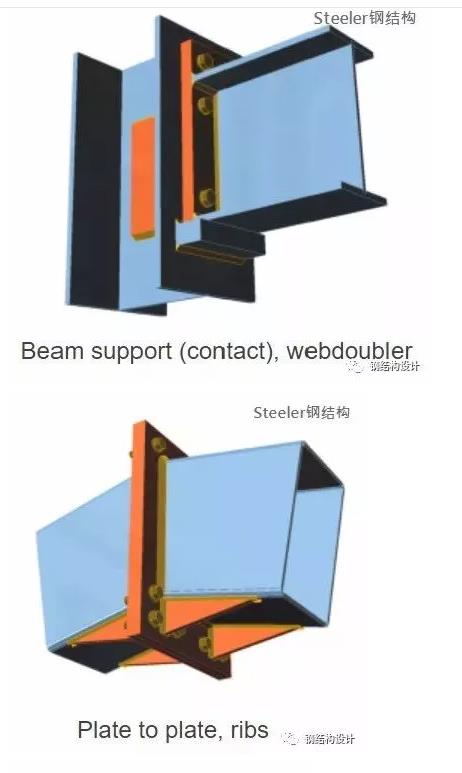

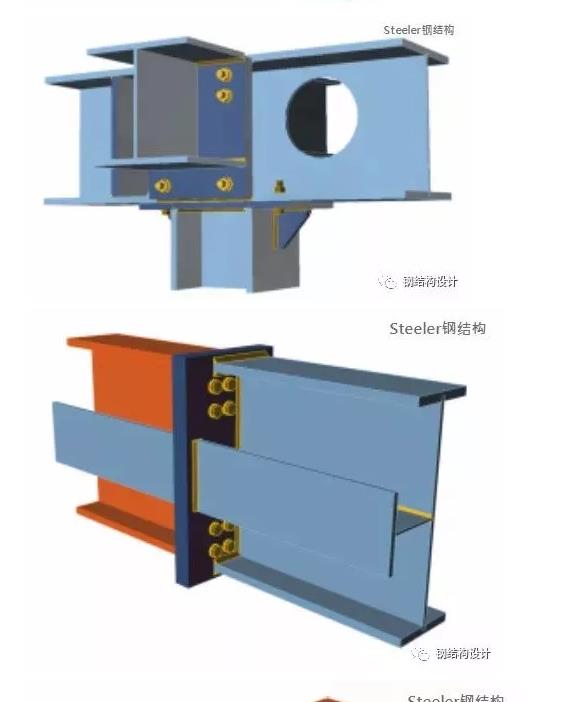

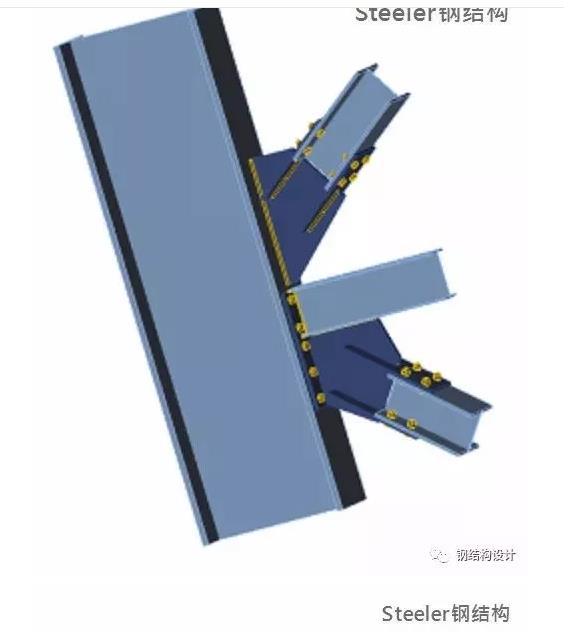

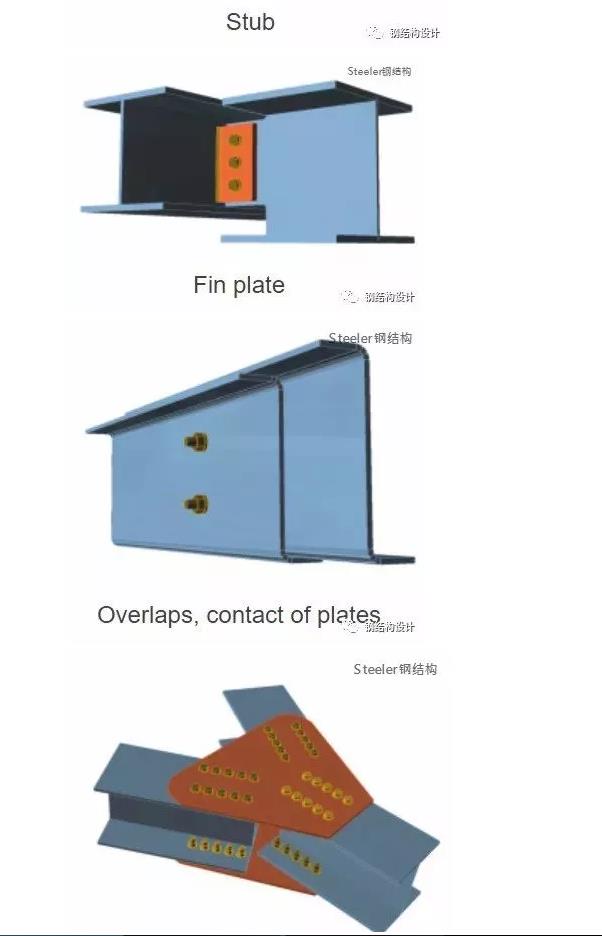

3、螺栓銜接

螺拴銜接可分為普通螺栓銜接和高強度螺栓銜接兩種。螺栓銜接的優點是;施工工藝簡單，安裝便當，特別適用于工地安裝銜接。其缺陷是:因開孔對構件截面有一定削弱，且被銜接的板件需求互相搭接或另設拼接件等銜接件.因此，比焊接用材多。此外，螺拴銜接需求在板件制孔等，增加了工作量。
